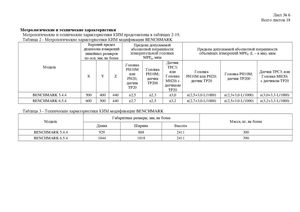

Всего листов 18 Метрологические и технические характеристики Метрологические и технические характеристики КИМ представлены в таблицах 2-19. Таблица 2 - Метрологические характеристики КИМ модификации BENCHMARK

Верх диапазо линей по оси,ний пре на изме ных раз мм,недел рений меров болееПред абсолю измерелы допуска тной погре ительной го MPEp, мкмемой шности ловкиПределы допу объемных искаемой абсолютной змеренийMPEE(L –погрешности в мм), мкм
МодельXYZГоловка PH10M или PH20; датчик TP20Головка PH10M; датчик TP200Датчик TPC3; или Головка MH20i с датчиком TP20Головка PH10M или PH20; датчик TP20Головка PH10M; датчик TP200Датчик TPC3; или Головка MH20i с датчиком TP20
BENCHMARK 5.4.4500400440±2,5±2,3±3,0±(2,5+3,0·L/1000)±(2,3+3,0·L/1000)±(3,0+3,3·L/1000)
BENCHMARK 6.5.4600500440±2,7±2,5±3,2±(2,7+3,0·L/1000)±(2,5+3,0·L/1000)±(3,2+3,3·L/1000)

Таблица 3 - Технические характеристики КИМ модификации BENCHMARK

МодельГабаритные размеры, мм, неболееМасса, кг, не более
ДлинаШиринаВысота
BENCHMARK 5.4.49298882411300
BENCHMARK 6.5.4104410182411390
