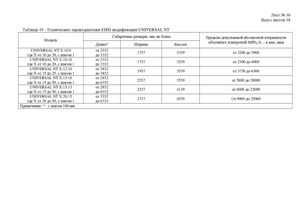

Всего листов 18 Таблица 19 - Технические характеристики КИМ модификации UNIVERSAL NT

Модель	Габар Длина	итные размеры, мм, не Ширина	более Высота	Пределы допускаемой абсолютной погрешности объемных измеренийMPEE(L – в мм), мкм
UNIVERSAL NT Х.10.9 гдеХот 10 до20, сшагом 1	от 2332 до 3332	1737	3339	от 2200 до 3900
UNIVERSAL NT Х.10.10 гдеХот 10 до20, сшагом 1	от 2332 до 3332	1737	3539	от 2300 до 4000
UNIVERSAL NT Х.12.10 гдеХот 15 до25, сшагом 1	от 2832 до 3832	1937	3539	от 3730 до 6300
UNIVERSAL NT Х.15.10 гдеХот 15 до 50, сшагом 1	от 2832 до 6332	2237	3539	от 5800 до 20000
UNIVERSAL NT Х.15.13 гдеХот 15 до 50, сшагом 1	от 2832 до 6332	2237	4139	от 6000 до 22000
UNIVERSAL NT Х.20.15 где Х от 20до 50,с шагом 1	от 3332 до 6332	2737	4539	От 9000 до 25000
Примечание: - с шагом 100 мм
