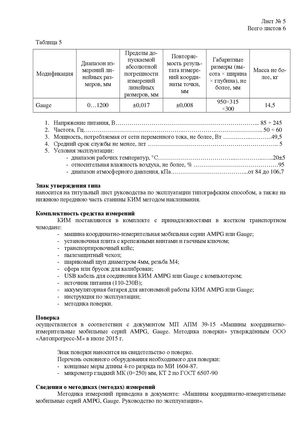

Госреестр. Описание типа СИ 61252. Машины координатно-измерительные мобильные серий AMPG, Gauge - страница 5

Предыдущая страница Следующая страница

Навигация

Таблица 5

МодификацияДиапазон измерений линейных размеров, ммПределы допускаемой абсолютной погрешности измерений линейных размеров, ммПовторяемость результата измерений координаты точки, ммГабаритные размеры (высота × ширина × глубина), не более, ммМасса не более, кг
Gauge0…1200±0,017±0,008950×315×30014,5
  1. Напряжение питания, В: 85 ÷ 245
  2. Частота, Гц: 50 ÷ 60
  3. Мощность, потребляемая от сети переменного тока, не более, Вт: 49,5
  4. Средний срок службы не менее, лет: 5
  5. Условия эксплуатации:
    • диапазон рабочих температур, °С: 20±5
    • относительная влажность воздуха, не более, %: 95
    • диапазон атмосферного давления, кПа: от 84 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом, а также на нижнюю переднюю часть станины КИМ методом наклеивания.

Комплектность средства измерений

КИМ поставляются в комплекте с принадлежностями в жестком транспортном чемодане:

  • машина координатно-измерительная мобильная серии AMPG или Gauge;
  • установочная плита с крепежными винтами и гаечным ключом;
  • транспортировочный кейс;
  • пылезащитный чехол;
  • шариковый щуп диаметром 4мм, резьба М4;
  • сфера или брусок для калибровки;
  • USB кабель для соединения КИМ AMPG или Gauge c компьютером;
  • источник питания (110-230В);
  • аккумуляторная батарея для автономной работы КИМ AMPG или Gauge;
  • инструкция по эксплуатации;
  • методика поверки.

Поверка

осуществляется в соответствии с документом МП АПМ 39-15 «Машины координатно-измерительные мобильные серий AMPG, Gauge. Методика поверки», утверждённым ООО «Автопрогресс-М» в июле 2015 г.

Знак поверки наносится на свидетельство о поверке.

Перечень основного оборудования, необходимого для поверки:

  • концевые меры длины 4-го разряда по МИ 1604-87;
  • микрометр гладкий МК (0÷250) мм, КТ 2 по ГОСТ 6507-90.

Сведения о методиках (методах) измерений

Методика измерений приведена в документе: «Машины координатно-измерительные мобильные серий AMPG, Gauge. Руководство по эксплуатации».
