  • модуля ТР20 Renishaw. В этом случае измеренная точка берется автоматически при контакте лазерного луча щупа с измеряемой поверхностью, измеренные данные обрабатываются автоматически. Имеется сигнализация при выполнении измерения в выбранной точке.

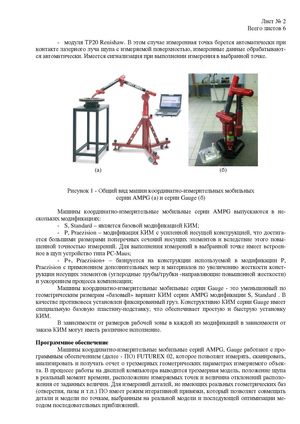

Рисунок 1 - Общий вид машин координатно-измерительных мобильных серии AMPG (а) и серии Gauge (б)

Машины координатно-измерительные мобильные серии AMPG выпускаются в нескольких модификациях:

  • S, Standard – является базовой модификацией КИМ;
  • P, Praezision – модификация КИМ с усиленной несущей конструкцией, что достигается большими размерами поперечных сечений несущих элементов и вследствие этого повышенной точностью измерений. Для выполнения измерений в выбранной точке имеет встроенное в щуп устройство типа PC-Maus;
  • P+, Praezision+ – базируется на конструкции, используемой в модификации P, Praezision, с применением дополнительных мер и материалов по увеличению жесткости конструкции несущих элементов (углеродные трубы/трубки-направляющие повышенной жесткости) и ускорением процесса компенсации.

Машины координатно-измерительные мобильные серии Gauge - это уменьшенный по геометрическим размерам «базовый» вариант КИМ серии AMPG модификации S, Standard. В качестве противовеса установлен фиксированный груз. Конструктивно КИМ серии Gauge имеет специальную базовую пластину-подставку, что обеспечивает простую и быструю установку КИМ.

В зависимости от размеров рабочей зоны в каждой из модификаций в зависимости от заказа КИМ могут иметь различное исполнение.

Программное обеспечение

Машины координатно-измерительные мобильные серий AMPG, Gauge работают с программным обеспечением (далее - ПО) FUTUREX 02, которое позволяет измерять, сканировать, анализировать и получать отчет о трехмерных геометрических параметрах измеряемого объекта. В процессе работы на дисплей компьютера выводится трехмерная модель, положение щупа в реальный момент времени, расположение измеряемых точек и величина отклонений расположения от заданных величин. Для измерений деталей, не имеющих реальных геометрических баз (отверстия, пазы и т.п.), ПО имеет режим итеративной привязки, который позволяет совмещать детали и модели по точкам, выбранным на реальной модели, и последующей оптимизации методом последовательных приближений.
