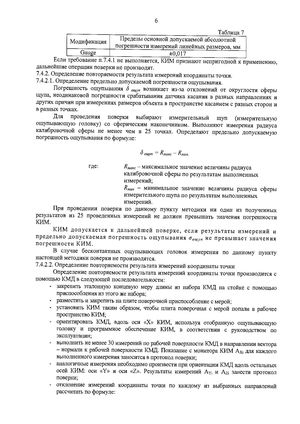

Таблица 7

...дальнейшие операции поверки не производят.

7.4.2. Определение повторяемости результата измерений координаты точки

7.4.2.1. Определение предельно допускаемой погрешности ощупывания

Погрешность ощупывания δ_ощуп возникает из-за отклонений от округлости сферы щупа, неодинаковой погрешности срабатывания датчика касания в разных направлениях и других причин при измерениях размеров объекта в пространстве касанием с разных сторон и в разных точках.

Для проведения поверки выбирают измерительный щуп (измерительную ощупывающую головку) со сферическим наконечником. Выполняют измерения радиуса калибровочной сферы не менее чем в 25 точках. Определяют предельно допускаемую погрешность ощупывания по формуле:

δ_ощуп = R_макс − R_мин

где: R_макс - максимальное значение величины радиуса калибровочной сферы по результатам выполненных измерений; R_мин - минимальное значение величины радиуса сферы измерительного щупа по результатам выполненных измерений.

При проведении поверки по данному пункту методики ни один из полученных результатов из 25 проведенных измерений не должен превышать значения погрешности КИМ.

КИМ допускается к дальнейшей поверке, если результаты измерений и предельно допускаемая погрешность ощупывания δ_ощуп не превышают значения погрешности КИМ.

В случае бесконтактных ощупывающих головок измерения по данному пункту настоящей методики поверки не производятся.

7.4.2.2. Определение повторяемости результата измерений координаты точки

Определение повторяемости результата измерений координаты точки производится с помощью КМД в следующей последовательности:

• закрепить эталонную концевую меру длины из набора КМД на стойке с помощью приспособления из этого же набора;
• разместить и закрепить на плите поверочной приспособление с мерой;
• установить КИМ таким образом, чтобы плита поверочная с мерой попала в рабочее пространство КИМ;
• ориентировать КМД вдоль оси «X» КИМ, используя отобранную ощупывающую головку и программное обеспечение КИМ, в соответствии с руководством по эксплуатации;
• выполнить не менее 30 измерений по рабочей поверхности КМД в направлении вектора нормали к рабочей поверхности КМД. Показание с монитора КИМ Δx для каждого выполненного измерения заносится в протокол поверки;
• аналогичные измерения необходимо произвести при ориентации КМД вдоль остальных осей КИМ: оси «Y» и оси «Z». Результаты измерений Δy_i и Δz_i занести в протокол поверки;
• отклонение измерений координаты точки по каждому из выбранных направлений рассчитать по формуле:
