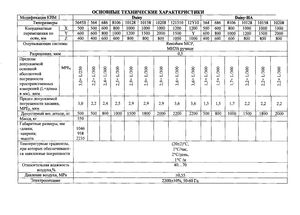

Госреестр. Описание типа СИ 39113-08 Машины трехкоординатные измерительные AEH серии Daisy

Модификация КИМ	Balsy									Balsy-HA
Типоразмеры	564	564	686	8106	10128	10158	10208	121510	12Y10	564	686	8106	10128	10158	10208
Координатные перемещения по оси X, мм	500	500	600	800	1000	1000	1000	1200	1200	500	600	800	1000	1000	1000
Координатные перемещения по оси Y, мм	600	600	800	1000	1200	1500	2000	1500	—	600	800	1000	1200	1500	2000
Координатные перемещения по оси Z, мм	400	400	600	600	800	800	800	1000	1000	400	600	600	800	800	800
Щупывающие системы	Renishaw MCP, MH20i ручные
Разрешение, мкм	0,5
Предел допускаемой основной абсолютной погрешности пространственных измерений (L = длина в мм), MPE, мкм	3,0+L/250	2,2+L/300	2,4+L/300	2,5+L/300	2,9+L/300	2,9+L/300	2,9+L/300	3,6+L/300	3,6+L/300	1,3+L/300	1,5+L/300	1,7+L/300	2,2+L/300	2,2+L/300	2,2+L/300
Предел допускаемой погрешности касания, MPEp, мкм	3,0	2,2	2,4	2,5	2,9	2,9	2,9	3,6	3,6	1,3	1,5	1,7	2,2	2,2	2,2
Допустимый вес детали, кг	500	500	800	1000	1500	1800	2000	2200	2200	500	800	1000	1500	1800	2000

Параметр	Значение
Масса, кг	550
Габаритные размеры, мм — длина	1046
Габаритные размеры, мм — ширина	958
Габаритные размеры, мм — высота	2235
Температурные градиенты, при которых обеспечиваются заявленные погрешности	(20±2)°C, 1°C/час, 2°C/день, 1°C/м
Относительная влажность воздуха, %	40...70
Давление воздуха, МПа	>0,55
Электропитание	220 В ±10%, 50-60 Гц

Госреестр. Описание типа СИ 39113-08 Машины трехкоординатные измерительные AEH серии Daisy - страница 2
