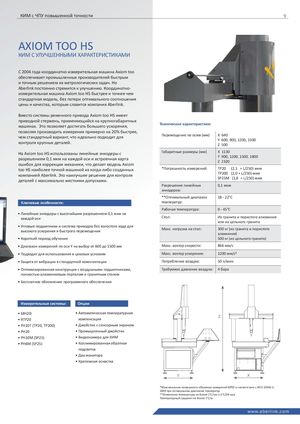

Координатно-измерительные машины Aberlink - страница 9

Предыдущая страница Следующая страница

Навигация

КИМ с ЧПУ повышенной точности

AXIOM TOO HS

КИМ с улучшенными характеристиками

С 2004 года координатно-измерительная машина Axiom too обеспечивает промышленных производителей быстрым и точным решением их метрологических задач. Но Aberlink постоянно стремится к улучшению. Координатно-измерительная машина Axiom too HS быстрее и точнее, чем стандартная модель, без потери оптимального соотношения цены и качества, которым славится компания Aberlink.

Вместо системы ременного привода Axiom too HS имеет приводной стержень, применяющийся на крупногабаритных машинах. Это позволяет достигать большего ускорения, позволяя производить измерения примерно на 20% быстрее, чем стандартный вариант, что идеально подходит для контроля крупных деталей.

На Axiom too HS использованы линейные энкодеры с разрешением 0,1 мкм на каждой оси и встроенная карта ошибок для коррекции механики, что делает модель Axiom too HS наиболее точной машиной из когда-либо созданных компанией Aberlink. Это наилучшее решение для контроля деталей с максимально жесткими допусками.

Ключевые особенности

  • Линейные энкодеры с высочайшим разрешением 0,1 мкм на каждой оси
  • Угловые подшипники и система приводов без холостого хода для высокого ускорения и быстрого перемещения
  • Короткий период обучения
  • Диапазон измерений по оси Y на выбор от 600 до 1500 мм
  • Подходит для использования в цеховых условиях
  • Защита от вибрации в стандартной комплектации
  • Оптимизированная конструкция с воздушными подшипниками, полностью алюминиевым порталом и гранитным столом
  • Бесплатное обновление программного обеспечения

Измерительные системы

  • MH20i
  • RTP20
  • PH10T (TP20, TP200)
  • PH20
  • PH10M (SP25)
  • PH6M (SP25)

Опции

  • Автоматическая температурная компенсация
  • Джойстик с сенсорным экраном
  • Промышленный джойстик
  • Видеокамера для КИМ
  • Коллимированная обратная подсветка
  • Два монитора
  • Крепежная оснастка

Технические характеристики

Перемещение по осям (мм)X 640; Y 600, 900, 1200, 1500; Z 500
Габаритные размеры (мм)X 1130; Y 900, 1200, 1500, 1800; Z 2320
*Погрешность измеренийTP20 (2,1 + L/250) мкм; TP200 (2,0 + L/250) мкм; SP25M (1,8 + L/250) мкм
Разрешение линейных энкодеров0,1 мкм
**Оптимальный диапазон температур18 - 22°C
Рабочая температура0 - 45°C
СтолИз гранита и пористого алюминия или из цельного гранита
Макс. нагрузка на стол300 кг (из гранита и пористого алюминия); 500 кг (из цельного гранита)
Макс. вектор скорости866 мм/с
Макс. вектор ускорения1200 мм/с²
Потребление воздуха50 л/мин
Требуемое давление воздуха4 бара

*Максимальная погрешность объемных измерений MPEE в соответствии с ИСО 10360-2, 2009, при оптимальном диапазоне температур.

**Изменение температуры не более 1°C/час и 2°C/24 часа. Температурный градиент не более 1°C/м.

www.aberlink.com
