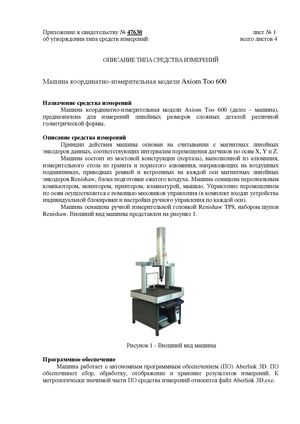

Приложение к свидетельству № 47630 об утверждении типа средств измерений

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машина координатно-измерительная модели Axiom Too 600

Назначение средства измерений

Машина координатно-измерительная модели Axiom Too 600 (далее - машина), предназначена для измерений линейных размеров сложных деталей различной геометрической формы.

Описание средства измерений

Принцип действия машины основан на считывании с магнитных линейных энкодеров данных, соответствующих интервалам перемещения датчиков по осям X, Y и Z.

Машина состоит из мостовой конструкции (портала), выполненной из алюминия, измерительного стола из гранита и пористого алюминия, направляющих на воздушных подшипниках, приводных ремней и встроенных на каждой оси магнитных линейных энкодеров Renishaw, блока подготовки сжатого воздуха. Машина оснащена персональным компьютером, монитором, принтером, клавиатурой, мышью. Управление перемещением по осям осуществляется с помощью маховиков управления (в комплект входят устройства индивидуальной блокировки и настройки ручного управления по каждой оси).

Машина оснащена ручной измерительной головкой Renishaw TP8, набором щупов Renishaw. Внешний вид машины представлен на рисунке 1.

Рисунок 1 - Внешний вид машины

Программное обеспечение

Машина работает с автономным программным обеспечением Aberlink 3D. Программное обеспечение обеспечивает сбор, обработку, отображение и хранение результатов измерений. К метрологически значимой части программного обеспечения средства измерений относится файл Aberlink 3D.exe.
