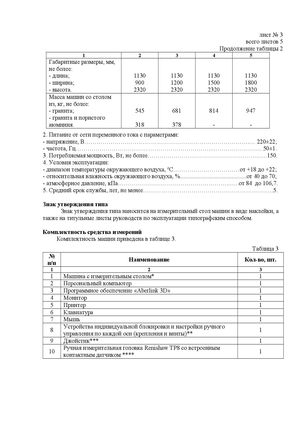

| Наименование характеристики, единицы измерений | 600 CNC | 900 CNC | 1200 CNC | 1500 CNC |
|---|---|---|---|---|
| Габаритные размеры, мм, не более: — длина | 1130 | 1130 | 1130 | 1130 |
| — ширина | 900 | 1200 | 1500 | 1800 |
| — высота | 2320 | 2320 | 2320 | 2320 |
| Масса машин со столом из, кг, не более: — гранита | 545 | 681 | 814 | 947 |
| — гранита и пористого алюминия | 318 | 378 | - | - |
2. Питание от сети переменного тока с параметрами:
- напряжение, В — 220±22;
- частота, Гц — 50±1.
3. Потребляемая мощность, Вт, не более — 150.
4. Условия эксплуатации:
- диапазон температуры окружающего воздуха, ºС — от +18 до +22;
- относительная влажность окружающего воздуха, % — от 40 до 70;
- атмосферное давление, кПа — от 84 до 106,7.
5. Средний срок службы, лет, не менее — 5.
Знак утверждения типа
Знак утверждения типа наносится на измерительный стол машин в виде наклейки, а также на титульные листы руководств по эксплуатации типографским способом.
Комплектность средства измерений
Комплектность машин приведена в таблице 3.
| № п/п | Наименование | Кол-во, шт. |
|---|---|---|
| 1 | Машина с измерительным столом* | 1 |
| 2 | Персональный компьютер | 1 |
| 3 | Программное обеспечение «Aberlink 3D» | 1 |
| 4 | Монитор | 1 |
| 5 | Принтер | 1 |
| 6 | Клавиатура | 1 |
| 7 | Мышь | 1 |
| 8 | Устройства индивидуальной блокировки и настройки ручного управления по каждой оси (крепления и винты)** | 1 |
| 9 | Джойстик*** | 1 |
| 10 | Ручная измерительная головка Renishaw TP8 со встроенным контактным датчиком**** | 1 |
