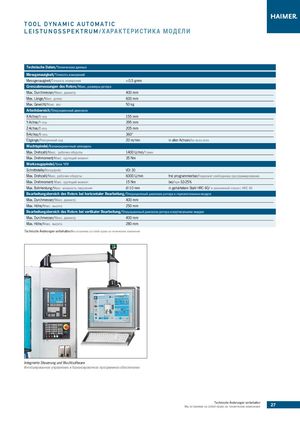

L E I S T U N G S S P E K T R U M / ХАРАКТЕРИСТИКА МОДЕЛИ
| Technische Daten/Технические данные | ||
| Messgenauigkeit/Точность измерений | ||
| Messgenauigkeit/Точность измерения | < 0,5 gmm | |
| Grenzabmessungen des Rotors/Макс. размеры ротора | ||
| Max. Durchmesser/Макс. диаметр | 400 mm | |
| Max. Länge/Макс. длина | 600 mm | |
| Max. Gewicht/Макс. вес | 50 kg | |
| Arbeitsbereich/Операционный диапазон | ||
| X-Achse/X-ось | 155 mm | |
| Y-Achse/Y-ось | 395 mm | |
| Z-Achse/Z-ось | 205 mm | |
| B-Achse/B-ось | 360° | |
| Eilgänge/Ускоренный ход | 20 m/min | in allen Achsen/на всех осях |
| Wuchtspindel/Балансировочный шпиндель | ||
| Max. Drehzahl/Макс.рабочие обороты | 1400 U/min/1/мин | |
| Max. Drehmoment/Макс. крутящий момент | 35 Nm | |
| Werkzeugspindel/блок ЧПУ | ||
| Schnittstelle/Интерфейс | VDI 30 | |
| Max. Drehzahl/Макс.рабочие обороты | 6000 U/min | freiprogrammierbar/подлежит свободномупрограммированию |
| Max. Drehmoment/Макс. крутящий момент | 15 Nm | bei/приS3-25% |
| Max. Bohrleistung/Макс. мощность сверления | Ø10 mm | in gehärtetem Stahl HRC 60/в закаленной стали с HRC 60 |
| Bearbeitungsbereich des Rotors bei horizontaler Bearbeit | ung/Операционный диапаза | н ротора в горизонтальном модусе |
| Max. Durchmesser/Макс. диаметр | 400 mm | |
| Max. Höhe/Макс. высота | 250 mm | |
| Bearbeitungsbereich des Rotors bei vertikaler Bearbeitun | g/Операционный диапазон р | отора в вертикальном модусе |
| Max. Durchmesser/Макс. диаметр | 400 mm | |
| Max. Höhe/Макс. высота | 280 mm |
Technische Änderungen vorbehalten/Мы оставляем за собой право на технические изменения
Integrierte Steuerung und Wuchtsoftware Интегрированное управление и балансировочное программное обеспечение
