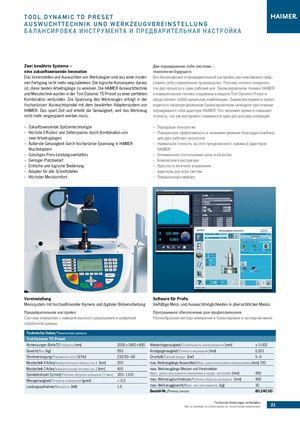

TOOL DYNAMIC T D PRESET

AUSWUCHTTECHNIK UND WERKZEUGVOREINSTELLUNG

БАЛАНСИРОВКА ИНСТРУМЕНТА И ПРЕДВАРИТЕЛЬНАЯ НАСТРОЙКА

Zwei bewährte Systeme – Две оправдавшие себя системы –
eine zukunftsweisende Innovationтехнология будущего
Das Voreinstellen und Auswuchten von Werkzeugen sind aus einer moder-Без балансировки и предварительной настройки уже невозможно пред-
nen Fertigung nicht mehr weg zudenken. Die logische Konsequenz darausставить себе современное производство. Поэтому логично соединить
ist, diese beiden Arbeits gänge zu vereinen. Die HAIMER Auswuchttechnikэти два процесса в один рабочий шаг. Балансировочная техника HAIMER
und Messtechnik wurden in der Tool Dynamic TD Preset zu einer perfektenи измерительная техника соединены в модели Tool Dynamic Preset и
Kombination verbunden. Die Spannung des Werkzeuges erfolgt in derпредставляют собой идеальную комбинацию. Зажим инструмента произ-
hochpräzisen Auswuchtspindel mit dem bewährten Adapter system vonводится в сверхпрецизионном балансировочном шпинделе при помощи
HAIMER. Das spart Zeit und erhöht die Genauigkeit, weil das Werkzeugоправдавшего себя адаптера HAIMER. Это экономит время и повышает
nicht mehr umgespannt werden muss.точность, так как инструмент зажимается один раз для двух операций.
– Zukunftsweisende SpitzentechnologieПередовая технология
– Höchste Effizienz und Zeitersparnis durch Kombination vonПовышенная эффективность и экономия времени благодаря комбина-
zwei Arbeitsgängenции двух рабочих процессов
– Äußerste Genauigkeit durch hochpräzise Spannung in HAIMERНаивысшая точность за счет прецизионного зажима в адаптерах
WuchtdapternHAIMER
– Günstiges Preis-LeistungsverhältnisОптимальное соотношение цены и качества
– Geringer PlatzbedarfКомпактная конструкция
– Einfache und logische BedienungПростое и логичное управление
– Adapter für alle SchnittstellenАдаптеры для всех систем
– Höchster MesskomfortПовышенный комфорт
VoreinstellungSoftware für Profis
Messsystem mit hochauflösender Kamera und digitaler BildverarbeitungVielfältige Mess- und Auswuchtmöglichkeiten in übersichtlichen Menüs
Предварительная настройкаПрограммное обеспечение для профессионалов
Система измерения с камерой высокого разрешения и цифровойРазнообразные методы измерения и балансировки в наглядном меню

обработкой данных

Technische Daten/Технические данные
Tool Dynamic TD Preset
Abmessungen (BxHxT)/Габариты [mm]2000 × 1800 × 850Wiederholgenauigkeit/Cтабильность повторяемости [mm]± 0,002
Gewicht/Вес [kg]550Anzeigegenauigkeit/Точность индикации [mm]0,001
Stromversorgung/Параметры сети [V/Hz]230/50 – 60Druckluft/Сжатый воздух [bar]5 – 6
Messtechnik X-Achse/измерительная техника ось X [mm]200max. Werkzeuglänge Auswuchten/Макс. длина инструмента балансировка [mm] 700
Messtechnik Z-Achse/измерительная техника ось Z [mm]400max. Werkzeuglänge Messen und Voreinstellen
Spindeldrehzahl [U/min]/Рабочие обороты шпинделя[1/мин]300 – 1100Макс. длина инструмента измерение и предв. настройка [mm]450
Messgenauigkeit/Точность измерений [gmm]< 0,5max. Werkzeugdurchmesser/Рабочие обороты шпинделя [mm]400
Leistungsaufnahme/Мощность [kW]1,5max. Werkzeuggewicht/Макс. вес инструмента [kg]30
Bestell­Nr./Номер заказа80.240.00
